【電気機器】変圧器と誘導機の比較③

こんばんは。Office Y.E.T.です。

今回も「変圧器と誘導電動機の比較」について、アップします。

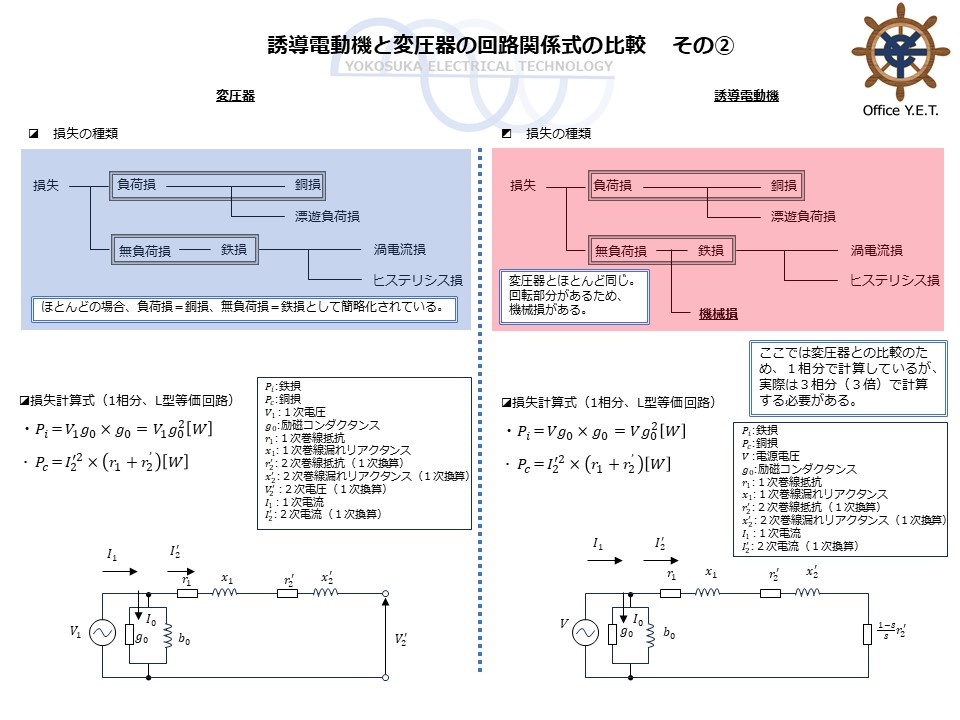

変圧器と誘導電動機の損失計算式について書いています。等価回路や計算式から見る損失計算はどちらもほぼ同じです。動く機械か、動かない機械かという点が唯一の異なる点だと思います。
・無負荷損は「無負荷の時でも発生する損失」
・負荷損は「負荷のある時のみ発生する損失」
と覚えておくといいと思います。（等価回路の適用条件により一部例外はあります。）

*１枚に情報を集約し、なんとなく理解できる資料としておりますので、全てが厳密というわけではありません。ご了承ください。
